EK A : Özellikler, Ölçüm Aralıkları Ve Uygulama Parametreleri
Ek A Brookfield viskozimetre/reometre kullanıcılarının, cihaz ile elde edilen viskozite verileriyle matematiksel değerlendirme yapabilmesi için gerekli tüm bilgileri içerir.Bu bölümü malzemenizin özelliğine göre uygun Brookfield Viskozimetre, Reometre ve aksesuar seçimini kolaylaştırmak için tasarladık. Bu bölümde temel bilgiler, viskozite aralığı tabloları ve sabitleri bulabilirsiniz. Aşağıdaki bölüm Brookfield Viskozimetre / Reometreler, Aksesuarlar, özel aparatlar ve son teknoloji viskozimetre / reometreler için ilgili değerleri içerir :
Standart Viskozimetre/Reometreler:
A.1 Analog Viskozimetreler
A.2 Dijital Viskozimetre / Reometreler
A.3 Disk Spindle (Uç)
A.4 Silindirik Spindle ( Uç )
Standard Cone/Plate Viskozimetre / Reometreler:
A.5 Wells-Brookfield Cone/Plate Viskozimetre / Reometreler
Standart Viskozimetre / Reometreler İçin Aksesuarlar :
A.6 Small Sample Adaptörü
A.7 UL Adaptörü
A.8 Termosel Sistem
A.9 DIN Adaptörü
A.10 Helipath Stand

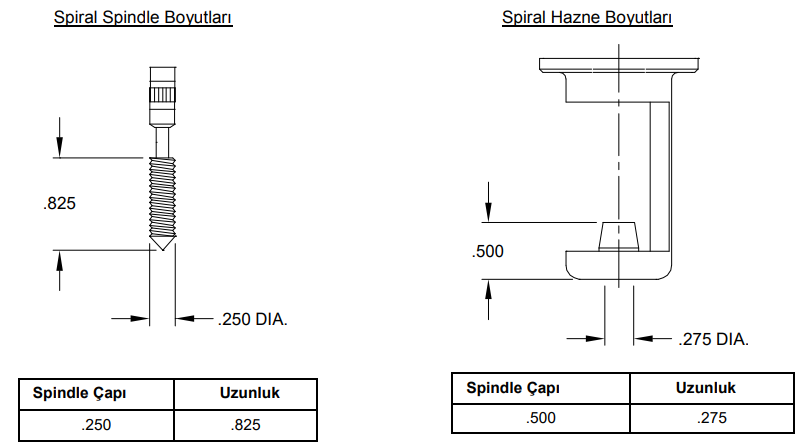

A.11 Spiral Adaptör

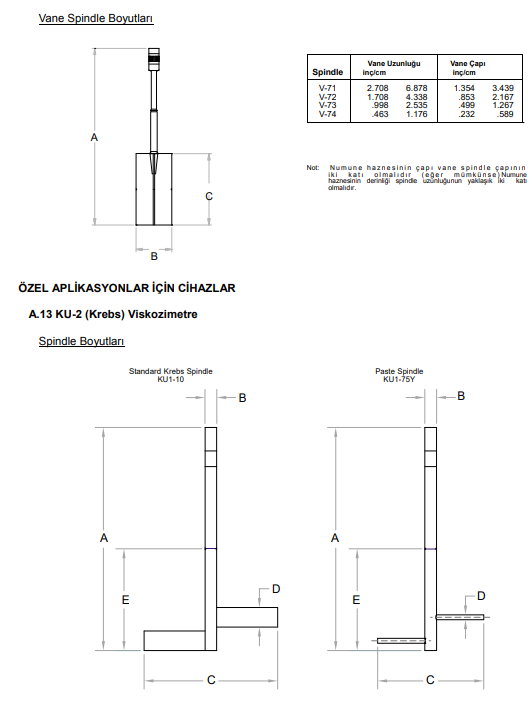

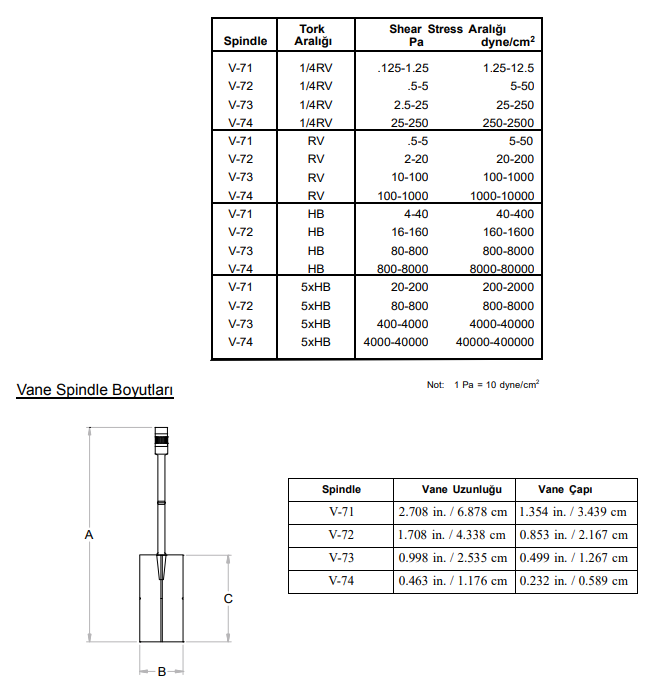

A.12 Vane(Pervane) Spindle
Özel Ekipmanlar :
A.13 Krebs Viskozimetre
A.14 YR-1 Reometre

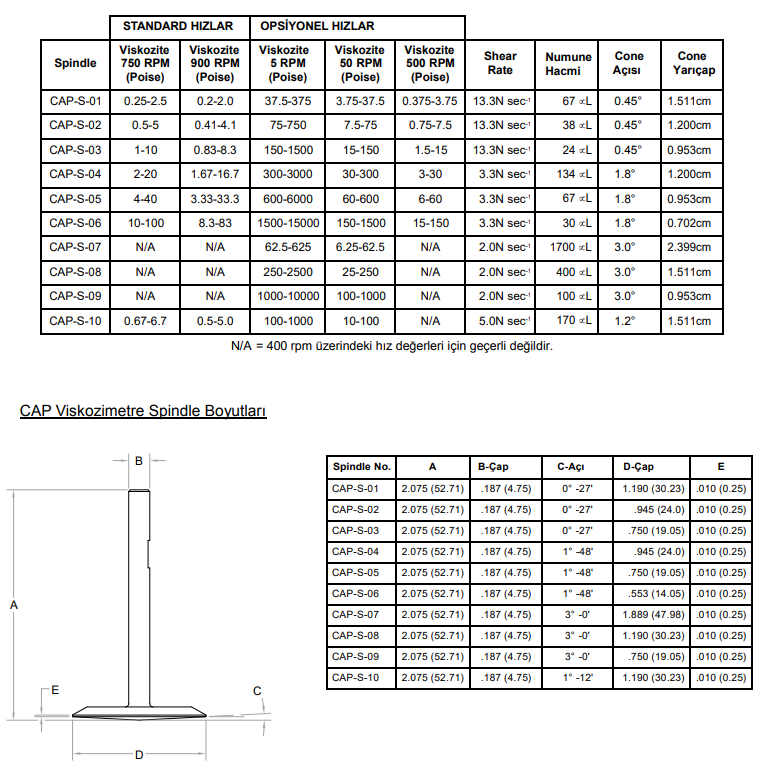

A.15 CAP 1000+ Viskozimetre
Son Teknoloji Viskozimetre/Reometre :
A.16 CAP2000+ Viskozimetre

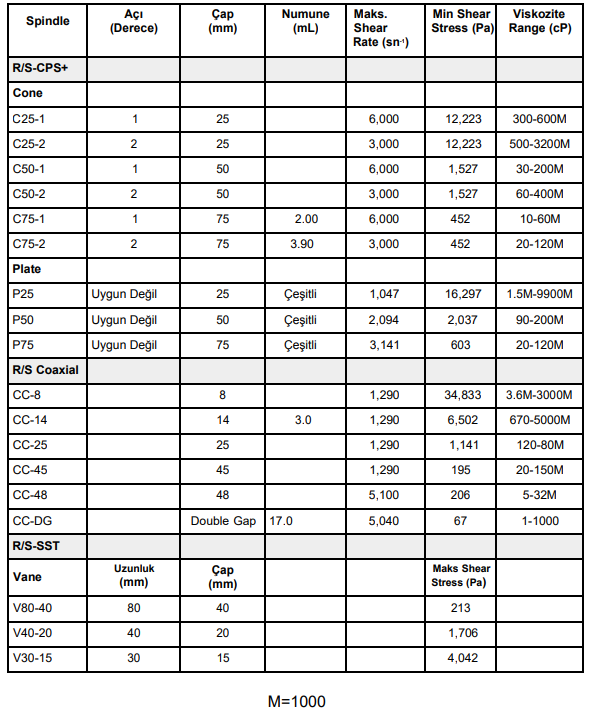

A.17 R/S Rheometer & R/S Soft Solids Test
A.18 PVS Reometre
Standard Viskozimetre/Reometreler İçin Kalibre Edilmiş Yay Torku
Standard Brookfield Viskozimetre/Reometrelerin içerisinde kalibre edilmiş yay torku kullanılır.Bu tork sayesinde sıvı içerisinde dönen spindle üzerinden sıvının akmaya karşı direnci hassas bir şekilde okunur.Aşağıdaki tabloda Brookfield ekipmanları için kullanılabilecek yay tork değerleri yeralmaktadır
LV 673.7 dyn-santimetre (tüm skala)
RV 7187.0 dyn-santimetre (tüm skala) HA
14,374.0 dyn-santimetre (tüm skala)
HB 57,496.0 dyn-santimetre (tüm skala)
Notes:
- Bu değerler aynı ön eki tanımlı tüm modeller için geçerlidir: LV modeli LVF, LVT, LVTD, LVT-CP, LVTDCP, LVDV-I+, LVDV-II+, LVDV-II+ Programlanabilir, LVDV-II+Pro, LVDVIII+, LVDV- III Ultra.
- Alternatif yay tork modelleri için verilen değer ile cihaz modelinde belirtilen değeri çarpın : 5XLVT = 5 X 673.7 = 3368.5 dynesantimetre (tüm skala) 5XHB = 5 X 57,496 = 287,500 dyne-cm Çarpan aynı zamanda tüm faktörler ve aralıklar için geçerlidir.
- Herhangi okuma için Tork tam ölçekli tork değeri ile çarpılır ve 100’e bölünür 40 tork değeri için RVT model; tork = (40 X 7187,0) / 100 = 2874,8 dyne-cm.
- Cihazınızın viskozite ölçüm aralığının üst sınırını (tam skalanın) hesaplamak için, kullanılan mili ve hız değerini tanımladıktan sonra 100 ile çarpın. , dijital modeller için (A.3, A.4 bakınız) Otomatik kademe düğmesine basınız.
Ek A ‘da Yeralan Terimler: 1.Shear rate sabitleri : Burada verilen değerler Viskozimetrenin rotasyonel h ı z ( r p m ) da görülen shear rate(zamana bağlı) değeri ile çarpılır. Sabitler viskozimetrenin modeli , örneğin viskozitesi ve sıcaklığa göre değişir.
2.Spindle Faktörü: Listelenmiş değerler viskozimetrelerin rotasyonel hızına göre belirlenmiştir. Spindle Faktörü genellikle analog viskozimetrenin tork değerini santipuaz birimine çevirmek için kullanılır.Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın. Örnek olarak :Spindle faktörü LV model Viskozimetre #2 LV spindle için 300/N olarak verilir.(Section A.1.4). Viskozimetrenin rotasyonel hızının 12 RPM olduğunu kabul edersek, Spindle Faktörü 300/12= 25 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz.
3. Verilen Numune Kabı Çapı iç çapı İç Çap (I.D.) olarak, Spindle Çapı ise dış çap (O.D.) olarak gösterilir.
4. Aksi belirtilmediği sürece bütün boyutlar inç ve milimetre (parantez içinde) cinsinden verilmiştir. Reolojik denklemler için gerektiğinde metrik değerleri kullandığınızdan emin olun.
A.1 Analog Viskozimetre Spindle ve Hızları
| Model | Spindle Numarası | Hız No | Hız (rpm) |
|---|---|---|---|
|
LVF* |
4 |
4 |
60, 30, 12, 6 |
|
LVT |
4 |
8 |
60, 30, 12, 6, 3, 1.5, 0.6, 0.3 |
|
RVF* |
7 |
4 |
20, 10, 4, 2 |
|
RVF-100* |
7 |
4 |
100, 50, 20, 10 |
|
RVT, HAT, HBT |
6 |
10 |
100, 50, 20, 10, 5, 4, 2.5, 2, 1, 0.5 |
*Bu modelde daha uzun spindle seçeneği yoktur.
1. Hız Varyasyonları (yukarıda sıralanan standart modeller dışında) modeli belirlenirken eki ile tanımlanır: RVT-200 en yüksek hız 200 RPM. RVT200 hızları 200, 100, 40, 20, 10, 5, 2, 1 RPM şunlardır: Tüm diğer hızlar standart modelleri ile aynı oranda bulunmaktadır.
2. RPM özellikleri aynı seri viskozimetreler için geçerlidir: LVT LVT, LVTD, LVT-CP, LVTDCP, vb (LVT modeli için yukarıda gösterildiği gibi bu serideki her bir sistemin sekiz farklı hız seçeneği olduğunu ifade eder)
3. Standart olmayan kalibrasyon torku ve dönme hızı ile ilgili bir yetkili Brookfield temsilcisine danışın.
4. E y l ü l 2 0 0 1 ö n c e s i ü r e t i l e n , RVT, HAT, HBT Analog Viskozimetre serisi sadece sekiz farklı hıza sahiptir.
5. RVT, HAT, HBT serisi Eylül 2001 öncesinde 6 farklı spindle serisi ile üretilmiştir. RV/H-1 spindle opsiyoneldir
A.2 Dijital Viskozimetre/Reometre Spindle ve Hızları
| Viskozimetre/ Reometre Model | Spindle No | Hız No | Hız (rpm) | Eski Viskozimetre/ Reometre Modeli |
|---|---|---|---|---|
|
LVDV-E |
4 |
18 |
100, 60, 50, 30, 20, 12, 10, 6,
5, 4, 3, 2.5, 2, 1.5, 1, .6, .5, .3 |
|
|
RV/HA/HB DV-E |
6* |
18 |
100, 60, 50, 30, 20, 12, 10, 6,
5, 4, 3, 2.5, 2, 1.5, 1, .6, .5, .3
|
|
|
LVDV-I+ |
4 |
18 |
100, 60, 50, 30, 20, 12, 10, 6,
5, 4, 3, 2.5, 2, 1.5, 1, .6, .5, .3 |
|
|
RV/HA/HB DV-I+ |
6* |
18 |
100, 60, 50, 30, 20, 12, 10, 6,
5, 4, 3, 2.5, 2, 1.5, 1, .6, .5, .3 |
|
|
LVDV-II+ Pro |
4 |
54 |
.01 to 200 rpm |
LVDV-II+ Programlanabilir,
LVDV-II+, LVDV-II |
|
RV/HA/HB DV-II+ Pro |
6* |
54 |
.01 to 200 rpm |
RV/HA/HBDV-II+ Programlanabilir,
RV/HA/HBDV-II+, RV/HA/HBDV-II
|
|
LVDV-III Ultra |
4 |
2,600 |
.01 to 250 rpm
(.1 rpm aralıklarla 0.1 ile 250) |
LVDV-III+, LVDV-III |
|
RV/HA/HB DV-III Ultra |
6* |
2,600 |
.01 to 250 rpm
(.1 rpm aralıklarla 0.1 ile 250) |
RV/HA/HBDV-III+, RV/HA/HBDV-III |
*RV/H-1 Spindle Opsiyoneldir.
A.3 Standart Viskozimetre/Reometreler İçin Disk Spindle
Spindle Faktörü: Listelenmiş değerler viskozimetrelerin rotasyonel hızına göre belirlenmiştir. Spindle Faktörü genellikle analog viskozimetrenin tork değerini santipuaz birimine çevirmek için kullanılır.Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın.Örnek olarak :Spindle faktörü LV model Viskozimetre #2 LV spindle için 300/N olarak verilir.(Section A.1.4). Viskozimetrenin rotasyonel hızının 12 RPM olduğunu kabul edersek, Spindle Faktörü 300/12= 25 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
Disk Spindle Faktörü:
| Spindle | LV | RV | HA | HB |
|---|---|---|---|---|
|
#2 LV |
300/N* |
– |
– |
– |
|
#3 LV |
1200/N |
– |
– |
– |
|
#1 RV/H |
– |
100/N |
200/N |
800/N |
|
#2 RV/H |
– |
400/N |
800/N |
3200/N |
|
#3 RV/H |
– |
1000/N |
2000/N |
8000/N |
|
#4 RV/H |
– |
2000/N |
4000/N |
16M/N |
|
#5 RV/H |
– |
4000/N |
8000/N |
32M/N |
|
#6 RV/H |
– |
10M/N |
20M/N |
80M/N |
*N = RPM M = 1000 #1 RV/H-1 spindle opsiyoneldir.

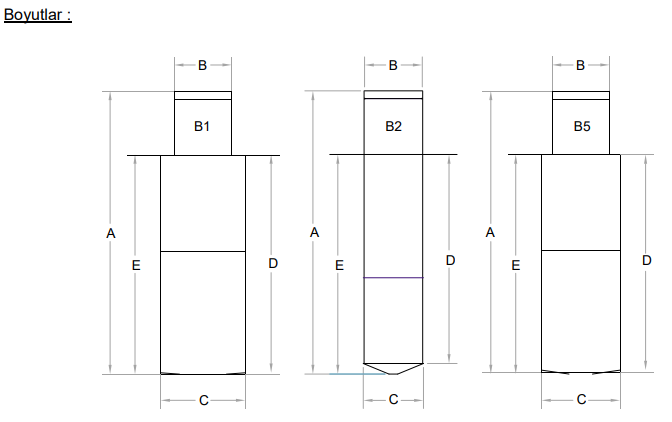

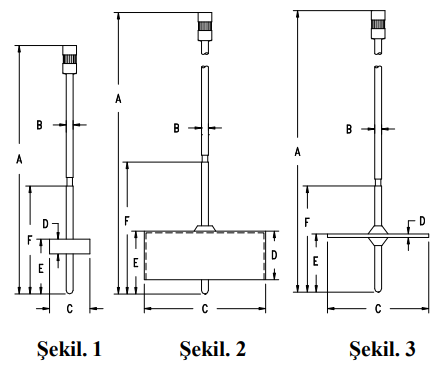

Disk Spindle Boyutları:
| Spindle | Şekil | C-Çap | D | E | F |
|---|---|---|---|---|---|
|
#2 LV |
1 |
.7370 (18.72) |
270(6.86) |
1.000(25.4) |
1.969 (50.0) |
|
#3 LV |
1 |
.4970 (12.6) |
.070 (1.78) |
1.007 (25.6) |
1.969 (50.0) |
|
#1 RV |
2 |
2.2150 (56.26) |
885 (22.48) |
1.062 (26.97) |
2.406 (61.12) |
|
#1 H |
2 |
2.2150 (56.26) |
.908 (23.06) |
1.062 (26.97) |
2.406 (61.12)
|
|
#2 RV |
3 |
1.8477 (46.93) |
063 (1.65) |
1.062 (26.97) |
1.938 (49.21) |
|
#2 H |
3 |
1.8550 (47.12) |
.063 (1.65) |
1.062 (26.97) |
1.938 (49.21) |
|
#3 RV/H |
3 |
1.3658 (34.69) |
.063 (1.65) |
1.062 (26.97) |
1.938 (49.21) |
|
#4 RV/H |
3 |
1.0748 (27.3) |
.063 (1.65) |
1.062 (26.97) |
1.938 (49.21) |
|
#5 RV/H |
3 |
.8324 (21.14) |
.063 (1.65) |
1.062 (26.97) |
1.938 (49.21)
|
|
#6 RV/H |
1 |
.5757 (14.62) |
063 (1.57) |
1.188 (30.17) |
1.938 (49.21) |
Boyutlar inç (mm) birimindedir. A uzunluğu LV spindle için 4.531 (115mm) ; RV/H spindle için 5.250 (133mm) dir. B uzunluğu standart olup tüm spindlelar için 125 (3.2mm) dir.

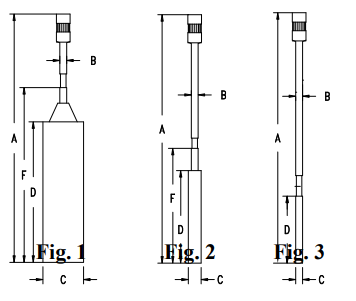

A.4 Analog ve Dijital Viskozimetre/Reometre için Silindirik Spindle
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayınÖrnek olarak :Spindle faktörü LV model Viskozimetre #1 LV spindle için 72/N olarak verilir.(Section A.1.4). Viskozimetrenin rotasyonel hızının 10 RPM olduğunu kabul edersek, Spindle Faktörü 72/10= 7.2 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
Silindirik Spindle Faktörü ve Shear Rate Değerleri
| Spindle | LV | RV** | HA** | HB** | Shear Rate (sn-1 ) |
|---|---|---|---|---|---|
|
#1 LV |
**72/N |
780/N |
1560/N |
6240/N |
0.220N |
|
#2LV CYL |
**330/N |
3350/N |
6700/N |
26.8M/N |
0.212N |
|
#3 LV CYL |
1200/N |
12.9M/N |
25.8M/N |
103.2M/N |
0.210N |
|
#4 LV |
6000/N |
64M/N |
128M/N |
512M/N |
0.209N
|
|
#5 LV CYL + |
12M/N |
128M/N |
256M/N |
1024M/N |
0.209N |
|
#7 RV/H |
3750/N |
40M/N |
80M/N |
320M/N |
0.209N |
N = RPM M = 1000 + = Opsiyonel ** Faktörler koruyucu ayak kullanmadan yapılan okumaları içindir.
Silindirik Spindle Boyutları
| Spindle | Şekil | C-Boyut | D | F |
|---|---|---|---|---|
|
#1 LV |
1 |
0.7418 (18.84) |
2.563 (65.1) |
3.188 (80.97) |
|
#2 LV CYL |
1 |
0.4037 (10.25) |
2.124 (53.95) |
2.624 (66.65) |
|
#3 LV CYL |
2 |
0.2315 (5.88) |
1.688 (42.86) |
2.094 (53.19) |
|
#4 LV |
3 |
0.1250 (3.2) |
1.221 (31.01) |
N/A |
|
#5 LV |
3 |
0.1250 (3.2) |
0.536 (13.61) |
N/A |
|
#7 RV/H |
3 |
0.1250 (3.2) |
1.983 (50.37) |
N/A |
Boyutlar inç (mm) birimindedir. A uzunluğu LV spindle için 4.531 (115mm) ; RV/H spindle için 5.250 (133mm) dir. B uzunluğu standart olup tüm spindlelar için 125 (3.2mm) dir.
Silindirik Spindle Eşitliği :
Aşağıdaki silindirik spindle tablosu sadece bölüm 5.2.1. de belirtilen eşitilikler için kullanılabilir.
| Spindle | Yarıçap (cm) 1/2 Ç | Efektif Uzunluk (cm)* | Gerçek Uzunluk (cm) D |
|---|---|---|---|
|
#1 LV |
0.9421 |
7.493 |
6.510 |
|
#2 LV CYL |
0.5128 |
6.121 |
5.395 |
|
#3 LV CYL |
0.2941 |
4.846 |
4.287 |
|
#4 LV |
0.1588 |
3.396 |
3.101
|
|
#5 LV |
0.1588 |
1.684 |
1.514
|
|
#7 RV |
0.1588 |
5.620 |
5.037 |

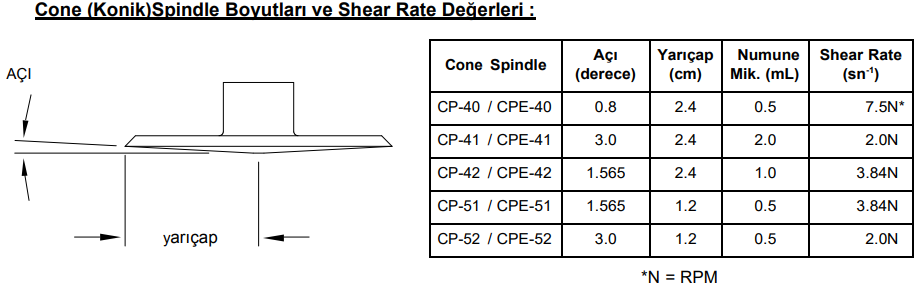

A.5 Wells-Brookfield Cone/Plate Viskozimetre/Reometre
Cone Spindle Faktörü :
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayınÖrnek olarak :Spindle faktörü LV model Viskozimetre #1 CPE-40 spindle için 3.07/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 12 RPM olduğunu kabul edersek, Spindle Faktörü 3.07/12= 7.25 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| Cone Spindle | LV | RV | HB | HA |
|---|---|---|---|---|
|
CP-40 / CPE-40 |
3.07/N* |
32.7/N |
261.6/N |
65.4/N |
|
CP-41 / CPE-41 |
11.51/N |
122.80/N |
982.4/N |
245.6/N |
|
CP-42 / CPE-42 |
6.0/N |
64.0/N |
512.0/N |
128.0/N |
|
CP-51 / CPE-51 |
48.54/N |
517.8/N |
4142.4/N |
1035.6/N |
|
CP-52 / CPE-52 |
93.0/N |
992.2/N |
7937.60/N |
1984.4/N |
*N = RPM
ACCESSORIES FOR STANDARD VISCOMETERS/RHEOMETERS
A.6 Small Sample Adaptörü
SC4 Seri Spindle Faktör ve Shear Rate Değerleri
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayınÖrnek olarak :Spindle faktörü RV model Viskozimetre SC4-21 spindle ve 13R chamber için 500/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 20 RPM olduğunu kabul edersek, Spindle Faktörü 500/20= 25 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| Spindle / Chamber | Numune Mik. (mL) | LV | RV | HA | HB | Shear Rate (sn-1 ) |
|---|---|---|---|---|---|---|
|
SC4-14/6R |
2.1 |
1172/N |
12.5M/N* |
25M/N |
100M/N |
0.40N |
|
SC4-15/7R |
3.8 |
468.8/N |
5000/N |
10M/N |
40M/N |
0.48N |
|
SC4-16/8R |
4.2 |
1200/N |
12.8M/N |
25.6M/N |
102.4M/N |
0.29N |
|
SC4-18/13R |
6.7 |
30/N |
320/N |
640/N |
2560/N |
1.32N
|
|
SC4-21/13R |
7.1 |
46.88/N |
500/N |
1000/N |
4000/N |
0.93N |
|
SC4-25/13R |
16.1 |
4800/N |
51.2M/N |
102.4M/N |
409.6M/N |
0.22N |
|
SC4-27/13R |
10.4 |
234.4/N |
2500/N |
5000/N |
20M/N |
0.34N |
|
SC4-28/13R |
11.0 |
468.8/N |
5000/N |
10M/N |
40M/N |
0.28N |
|
SC4-29/13R |
13.5 |
937.5/N |
10M/N |
20M/N |
80M/N |
0.25N |
|
SC4-31/13R |
9.0 |
300/N |
3200/N |
6400/N |
25.6M/N |
0.34N |
|
SC4-34/13R |
9.4 |
600/N |
6400/N |
12.8M/N |
51.2M/N |
0.28N |
*N = RPM M = 1000
Numune miktarı değerleri (mL) 2005 yılında ayarlanmıştır. Eğer emin değilseniz, Sıvı seviyesini şaft ile spindle ucunun birleştiği noktanın birkaç milim üstte olduğunu kontrol edererek ayarlayabilirsiniz.
Boyutlar inç (mm) dir.
- Bu hazneler opsiyonel olarak pt 100 sensörü ile kullanılabilir. Örn : SC4-6RP
- Tek kullanımlık hazne sadece 13R nolu uç boyutundadır ve bir pakette 100 adet olacak şekilde gelir (Part No. SC4-13RD-100).Dış çap 13R no’lu hazneden daha uzundur ve özel ölçülerde su ceketi ile kullanılabilir.(Part No. SC4-45YD). İç çap ve numune hacmi 13R ile aynıdır.

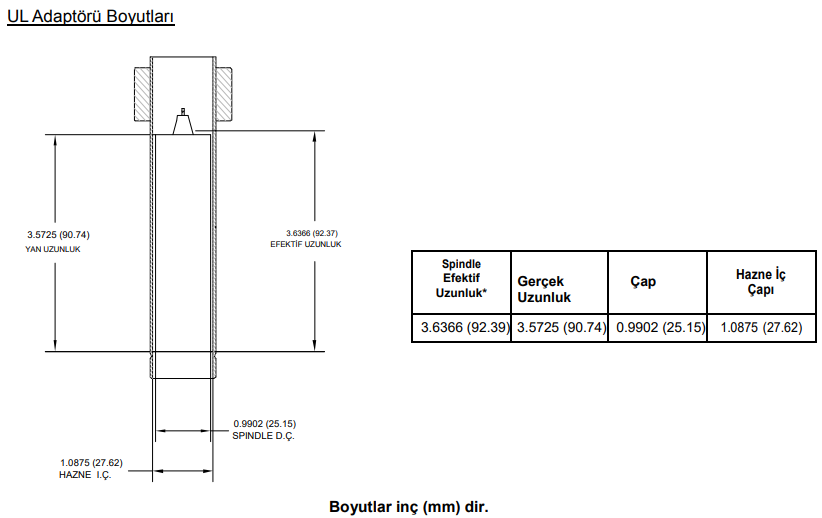

A.7 UL Adaptörü
UL Adaptörü Spindle Faktörü ve Shear Rate Değerleri
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayınÖrnek olarak :Spindle faktörü LV model Viskozimetre UL spindle için 6/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 60 RPM olduğunu kabul edersek, Spindle Faktörü 6/60= 0.1 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| LV | RV | HA | HB | Shear Rate (sn-1 ) | |
|---|---|---|---|---|---|
|
UL |
6/N* |
64/N |
128/N |
512/N |
1.224N
|
|
DIN-UL |
11.44/N |
122.N |
244/N |
976/N |
1.29N |
*N = RPM Numune Hacmi 16.0 mL

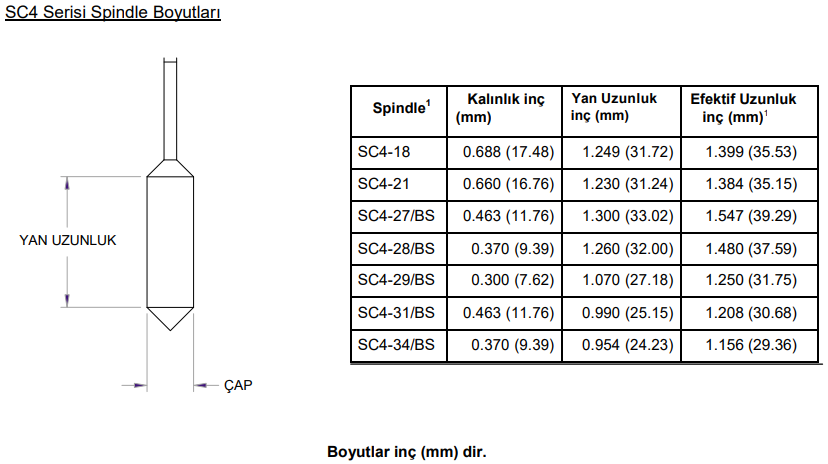

A.8 Termosel Sistem
SC4 Serisi Spindle Faktörü ve Shear Rate Değerleri
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın. Örnek olarak :Spindle faktörü RV model Viskozimetre SC4-27 spindle ve 13R hazne için 2500/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 50 RPM olduğunu kabul edersek, Spindle Faktörü 2500/50= 50 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| Spindle1 | Numune Miktarı | LV | RV | HA | HB | Shear Rate (sn-1 ) |
|---|---|---|---|---|---|---|
|
SC4-18 |
8.0 |
30/N* |
320/N |
640/N |
2560/N |
1.32N |
|
SC4-21 |
8.0 |
46.88/N |
500/N |
1000/N |
4000/N |
0.93N |
|
SC4-27/BS |
10.5 |
234.4/N |
2500/N |
5000/N |
20M/N |
0.34N |
|
SC4-28/BS |
11.5 |
468.8/N |
5000/N |
10M/N |
40M/N |
0.28N |
|
SC4-29/BS |
13.0 |
937.5N |
10M/N |
20M/N |
80M/N |
0.25N |
|
SC4-31/BS |
10.0 |
300/N |
3200/N |
6400/N |
25.6M/N |
0.34N |
|
SC4-34/BS |
9.5 |
600/N |
6400/N |
12.8M/N |
-51.2M/N |
0.28N |
*N = RPM M = 1000
“BS” kodlu spindle aynı zamanda katı numune şaft konfügrasyonunda da kullanılabilir
Termosel sistem için DIN geometri seçeneğide mevcuttur.EK -9
HT-2 Numune Haznesi Boyutları
| Çap | Derinlik |
|---|---|
|
0.750 (19.05) |
3.062 (77.77) |
Tek Kullanımlık HT-2DB numune haznelerni Termosel ile birlikte kullanabilirsiniz.

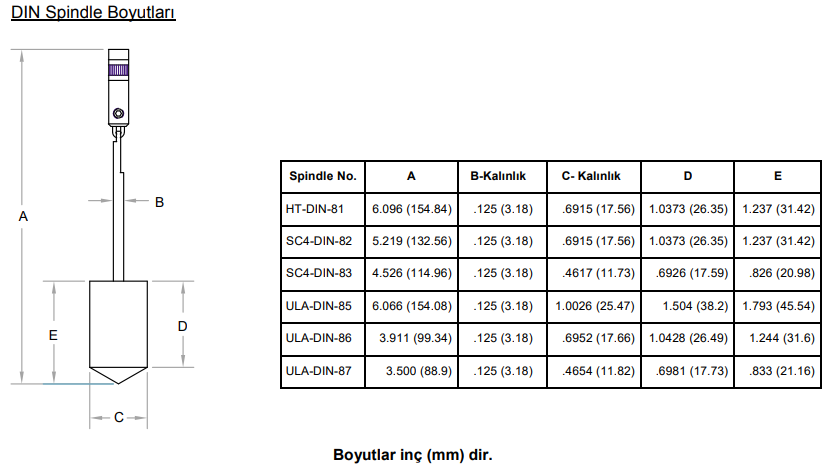

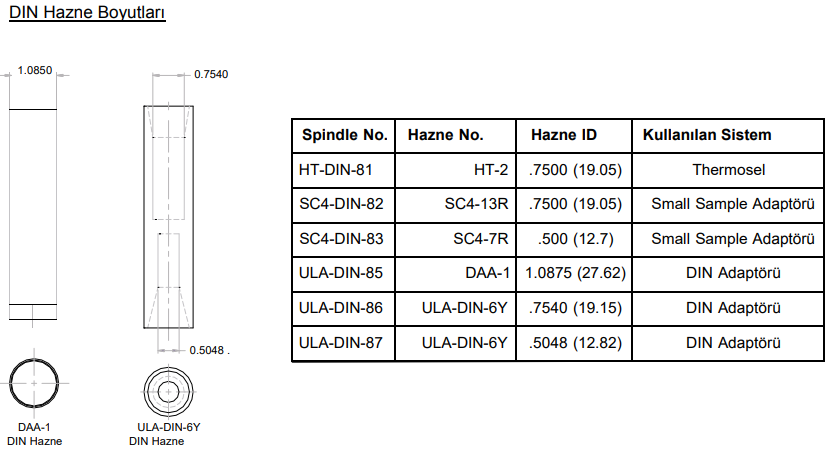

A.9 DIN Adaptörü
DIN Spindle Factors and Shear Rates
| Spindle | LV | RV | HA | HB | Shear Rate |
|---|---|---|---|---|---|
|
HT-DIN-81 |
34.2/N |
365/N |
730/N |
2,920/N |
1.29N |
|
SC4-DIN-82 |
34.2/N |
365/N |
730/N |
2,920/N |
1.29N |
|
SC4-DIN-83 |
113.4/N |
1,213/N |
2,426/N |
9.704/N |
1.29N
|
|
ULA-DIN-85 |
11.44/N |
122/N |
244/N |
976/N |
1.29N |
|
ULA-DIN-86 |
34.2/N |
365/N |
730/N |
2,920/N |
1.29N |
|
ULA-DIN-87 |
113.4/N |
1,213/N |
2,426/N |
9,704/N |
1.29N |
N=RPM

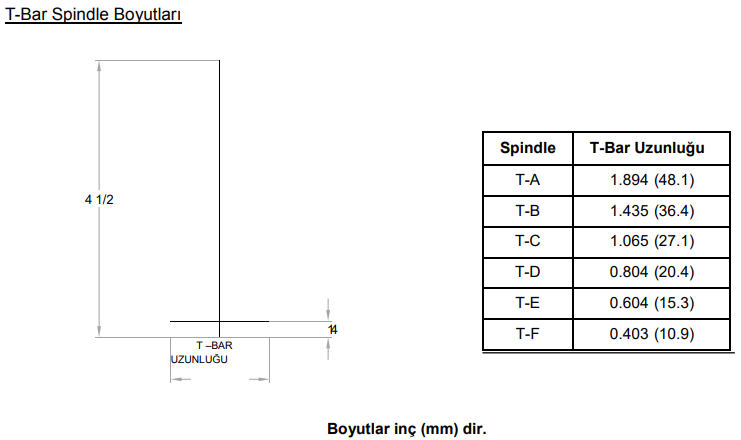

A.10 Helipath Stand ve T-Bar Spindle
T-Bar Spindle Faktörü
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın. Örnek olarak :Spindle faktörü RV model Viskozimetre T-C spindle 10,000/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 10 RPM olduğunu kabul edersek, Spindle Faktörü 10,000/10= 1,000 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
Spindle için maksimum önerilen rotasyonel dönüş hızı: 10-12 RPM.
Helipath spindle’ın örneğin içine doğru ilerleyiş hızı dakikada 7/8 inç (22.2 mm) dir.
T-bar spindle için kesin bir shear rate değeri yoktur.
| Spindle | LV | RV | HA | HB |
|---|---|---|---|---|
|
T-A |
187.5/N* |
2000/N |
4000/N |
16M/N |
|
T-B |
374.4/N |
4000/N |
8000/N |
32M/N |
|
T-C |
936/N |
10M/N |
20M/N |
80M/N |
|
T-D |
1872/N |
20M/N |
40M/N |
160M/N |
|
T-E |
4680/N |
50M/N |
100M/N |
400M/N |
|
T-F |
9360/N |
100M/N |
200M/N |
800M/N
|
*N = RPM M = 1000
A.11 Spiral Adaptörü
Spiral Spindle Faktörü ve Shear Rate Değerleri
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın. Örnek olarak :Spindle faktörü RV model Viskozimetre Spiral spindle için 10,500/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 30 RPM olduğunu kabul edersek, Spindle Faktörü 10,500/30= 350 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| Spindle | LV | RV | HA | HB | Shear Rate |
|---|---|---|---|---|---|
|
Spiral |
984/N |
10.5M/N |
21M/N |
84M/N |
.667N
|
N=RPM M=1,000
A.12 Vane Spindle
Vane Spindle Faktörü
Listedeki Spindle Faktör katsayıları viskozimetrenin rotasyonel dönüş hızına göre belirlenmiştir.Bu sabitler ağırlıklı olarak analog viskozimetrede okunan değerleri santipuaz birimine çevirmek için kullanılır. Verilen sabit değerini kullanılan hız değerine bölerek spindle faktörünü hesaplayın.Daha sonra bulduğunuz spindle faktörünü analog viskozimetreden okuduğunuz değer ile çarpın ve viskozite değerini santipuaz cinsinden hesaplayın. Örnek olarak :Spindle faktörü RV model Viskozimetre V-72 spindle için 1,100/N olarak verilir.(Aşağıdaki tabloya bkz.). Viskozimetrenin rotasyonel hızının 10 RPM olduğunu kabul edersek, Spindle Faktörü 1,100/10 = 110 dir. Bu değeri analog viskozimetreden okuduğunuz değer ile çarparak santipuaz cinsine çevirme yapabilirsiniz
| Spindle | LV | RV | HA | HB |
|---|---|---|---|---|
|
V-71 |
24.56/N |
262/N |
524/N |
4.6M/N
|
|
V-72 |
104/N |
1.11M/N |
2.22M/N |
8.88M/N |
|
V-73 |
501/N |
5.35M/N |
10.7M/N |
42.8M/N |
|
V-74 |
5.09M/N |
54.3M/N |
108.6M/N |
434.4M/N |
N=RPM M=1,000
10 rpm üzerindeki hızlarda türbülans imkanı olduğundan yüksek viskozite değerleri verebilir.
KU-2 (KU-1 +, KU-1) cihazı viskoziteyi Krebs ve gram birimleri cinsinden ölçer ve aynı zamanda santipuaz olarakta okuma yapabilir.Ölçüm 200 rpm sabit dönüş hızında yapılır.
| Spindle No. | A | B-Çap | C | D | E |
|---|---|---|---|---|---|
|
KU1-10 |
3.562 (90.47) |
.188 (4.77) |
2.125 (53.98) |
.312 (7.92) |
1.625 (41.28) |
|
KU1-75Y |
3.562 (90.47) |
.188 (4.77) |
1.688 (42.88) |
.078 (1.98) |
1.625 (41.28) |
Krebs and Paste Spindle için tanımlı shear rate değerleri yoktur.
A.14 YR-1 Yield Stress (Akma Direnci) Reometresi
YR-1, kontrol tork rampa metoduyla uygun vane (pervane) kullanarak malzemenizin akış noktasını ölçmek için tasarlanmış eşsiz bir reometredir..YR-1 Reometresinde kullanılabilir standart tork aralıkları şunlardır: 1/4RV, RV, HB ve 5xHB.
YR-1 Spindle Shear Stress Aralıkları
A.15 CAP 1000+ Viskozimetre
CAP 1000 + Viskozimetre 10.000 saniye-1 civarında yüksek kayma oranlarındaki(shear rate) testler için geleneksel olarak kullanılan, yüksek tork, tek hızlı cone / plate araçtır.CAP 1000 + ,Ayrıca özel amaçlı uygulamalar için düşük hız ,düşük tork aralığı ve seçimi ile çalışabilirsiniz.
Tork Aralığı: Standard: 1xCAP yada 181,000 dyn•cm
Opsiyon: 1/23 CAP yada 7,800 dyn•cm
SON TEKNOLOJİ VİSKOZİMETRE/REOMETRELER
A.16 CAP 2000+ Viskozimetreler
CAP 2000 + Viskozimetre dahili sıcaklık kontrolü ile değişken hız (5 rpm ile 1000 rpm) cone / plate geometrili sistemdir
Tork Aralığı : Standard: 1xCAP yada 181,000 dyn•cm
Option: 1/23 CAP yada 7,800 dyn•cm
Bkz. Bölüm A.15 spindle boyutları
| Spindle | Viskozite Min. Hız 5 RPM (Poise) | Viscosity Maks. Hız 1000 RPM (Poise) | Shear Rate | Numune Hacmi | Cone Açısı | Cone Yarıçapı |
|---|---|---|---|---|---|---|
|
CAP-01 |
37.5-375 |
0.2-2.0 |
13.3N sec-1 |
67 ∞L |
0.45° |
1.511cm |
|
CAP-02 |
75-750 |
0.4-4.0 |
13.3N sec-1 |
38 ∞L |
0.45° |
1.200cm |
|
CAP-03 |
150-1500 |
0.8-8.0 |
13.3N sec-1 |
24 ∞L |
0.45° |
0.953cm |
|
CAP-04 |
300-3000 |
1.0-10 |
3.3N sec-1 |
134 ∞L |
1.8° |
1.200cm |
|
CAP-05 |
600-6000 |
3.0-30 |
3.3N sec-1 |
67 ∞L |
1.8° |
0.953cm |
|
CAP-06 |
1500-15000 |
8.0-80 |
3.3N sec-1 |
30 ∞L |
1.8° |
0.702cm |
|
CAP-07 |
62.5-625 |
0.35-3.5 |
2.0N sec-1 |
1700 ∞L |
3.0° |
2.399cm |
|
CAP-08 |
250-2500 |
1.39-13.9 |
2.0N sec-1 |
400 ∞L |
3.0° |
1.511cm |
|
CAP-09 |
1000-10000 |
5.56-55.6 |
2.0N sec |
100 ∞L |
3.0° |
0.953cm |
|
CAP-10 |
100-1000 |
0.58-5.8 |
5.0N sec-1 |
170 ∞L |
1.2° |
1.511cm |
N/A = 400 rpm üzerindeki hız değerleri için geçerli değildir
A.17 R/S+ Reometre & R/S+ Soft Solid Test
R / S + Reometre kontrol stres veya kontrol rate moduyla çalışabilir. Kontrollü stres modu malzemenin akış davranışı, creep testi ve viscoelastik özelliklerinin değerlendirilmesi için yararlıdır. Hız kontrol modunda akış eğrisi bilgileri (viskozite ile kayma hızı ve kayma gerilmesi) elde edilir. Mevcut geometriler ; cone/ plate, plate/plate,, koaksiyel silindir ve vane (pervane) ‘dir.(R / S +SST).
A.18 PVS Reometre
PVS Reometre farklı hızlarda çalışabilen , 1000 psi basınç altında koaksiyel silindir geometrili bir reometredir.
Viskozite Aralıkları ve Shear Rate Değerleri
| Bob/ Stator No. | Viskozite Range cP (mPa• s) | Shear Rate (sn-1 ) | Numune Hacmi (mL) | Buhar Hacmi (mL) |
|---|---|---|---|---|
|
B1 |
1-3M |
1.7N |
30 |
90 |
|
B2 |
20-36M |
0.38N |
53 |
90 |
|
B5 |
5-9M |
0.85N |
40 |
90 |
|
TA5B5 |
.5-1M |
0.85N |
150 |
90 |
N=RPM M=1000
| Stator No. | A İnç (mm) | B-Çap inç (mm) | C-Çap inç (mm) | D inç (mm) | E inç (mm) | Shear Rate** | Hazne Çapı** inç (mm) | Anulus** inç (mm) |
|---|---|---|---|---|---|---|---|---|
|
B1 |
4.527 (114.99) |
.925 (23.5) |
1.358 (34.49) |
3.507 (89.08) |
3.527 (89.59) |
1.703N* |
1.45 (36.83) |
0.046 (1.168) |
|
B2 |
4.524 (114.91) |
.925 (23.5) |
.967 (24.56) |
3.354 (85.19) |
3.524 (89.51) |
0.377N* |
1.45 (36.83) |
0.241 (6.135)
|
|
B5 |
4.526(114.96) |
.925 (23.5) |
1.259 (31.98) |
3.462 (87.93) |
3.526 (89.56) |
0.85N* |
1.45 (36.83) |
0.095 (2.425)
|
*N = RPM

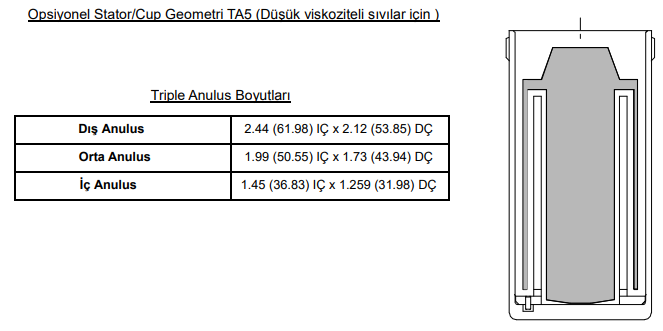

**Veriler PVS-30 (HC) standart hazneye göre verilmiştir.Daha büyük hacimli kaplar mevcuttur.
